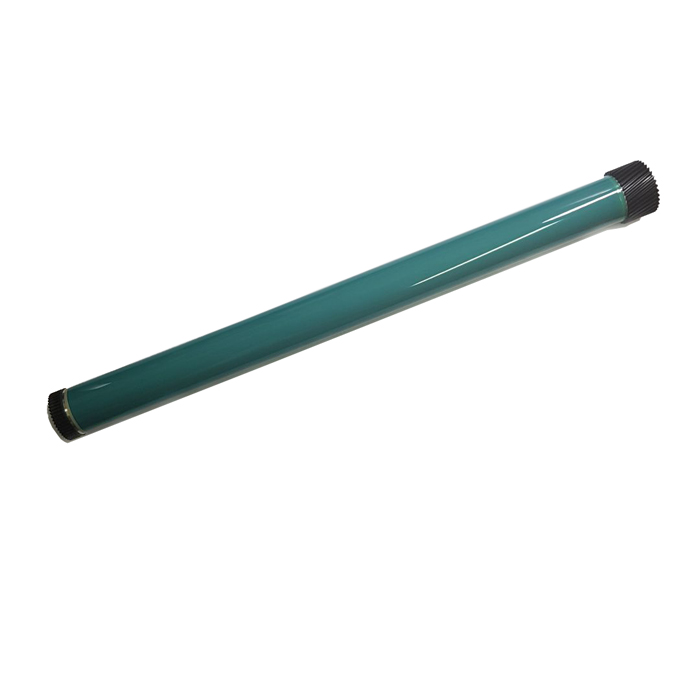

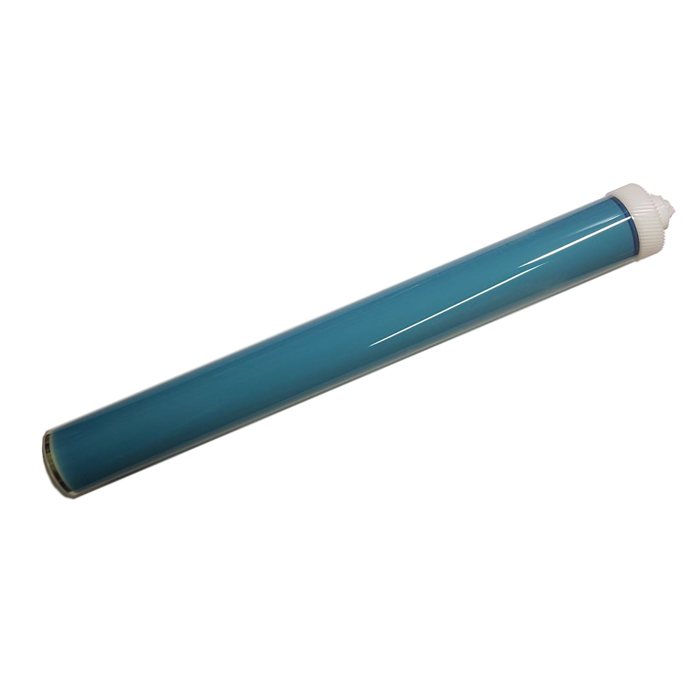

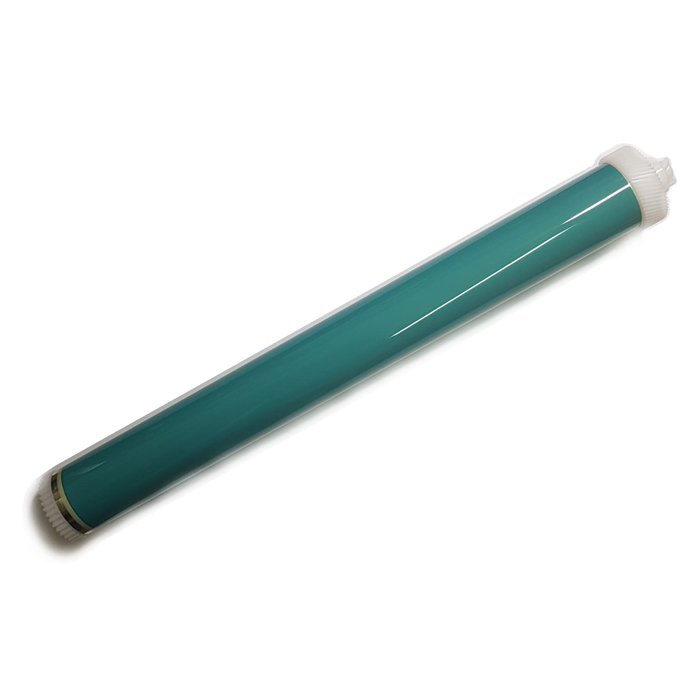

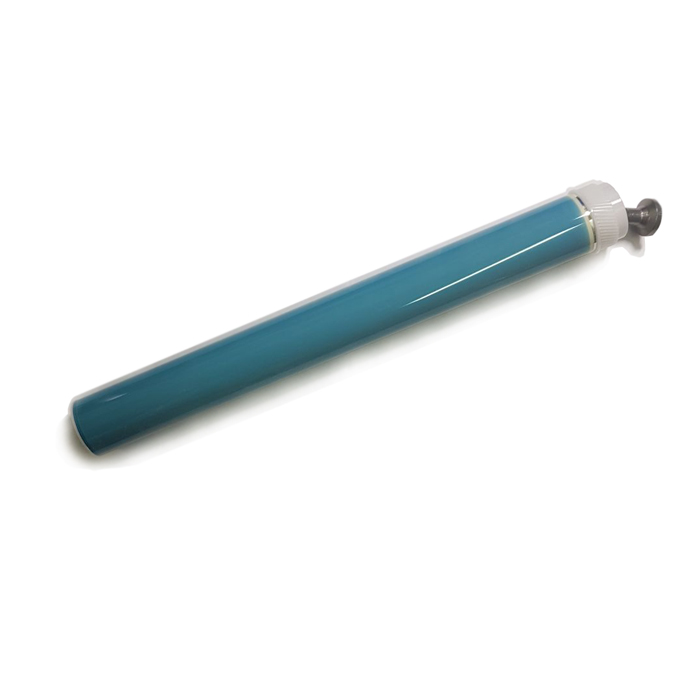

Фотобарабан HP предназначен для формирования на его фоточувствительной поверхности сначала скрытого электростатического изображения документа (экспонирование), а затем получения изображения видимого (проявление), образованного частицами тонера и, затем, переноса этого изображения на бумагу.
Рассмотрим работу фотобарабана на примере двухкомпонентного проявления.
Поверхность фотобарабана образована слоем алюминия (подложка) и слоем фотопроводящего материала (органический фотопроводящий материал - ОФП).
Во время экспонирования электрический потенциал поверхности ОФП-барабана, соответствующий более светлому участку документа, ниже (по абсолютной величине) потенциала, соответствующего более темному участку документа. При проявлении частицы тонера, заряженные положительно, притягиваются к отрицательным зарядам на поверхности барабана.
Бумага, на которую переносится изображение, заряжена сильным отрицательным зарядом до уровня, более высокого, чем потенциал поверхности барабана, при этом сила притяжения между поверхностью листа и частицами тонера оказывается выше, чем аналогичная сила притяжения между поверхностью барабана и тонером, что вызывает притяжение тонера к бумаге.
Часть тонера, оставшаяся на фотобарабане после переноса, счищается с него специальным резиновым лезвием, ракелем, и попадает в бункер для отработанного тонера, предусмотренный конструкцией аппарата.
